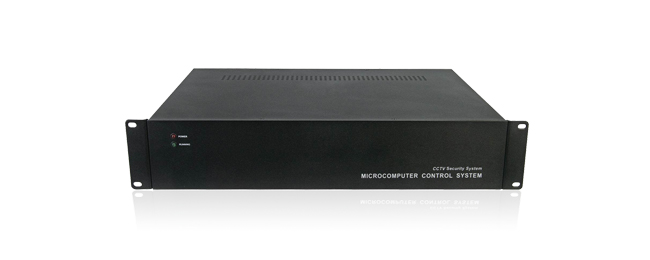

数源CRH-RGB8/8RGB矩阵



数源CRH-RGB8/8矩阵

产品描述

CRH-RGB8/8是一款8路RGBHV输入、8路RGBHV输出,专用于计算机高分辨率图象信号的

高性能矩阵切换器。可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。

CRH-RGB8/8矩阵切换器具有高达350MHz(-3dB)的满载带宽,可兼容RGBHV、RGBs、RGsB和

分量视频信号,可在VGA(640×480)、SVGA(800×600)、XGA(1024×768)、SXGA(1280

×1024)、UXGA(1600×1200)信号模式下提供良好的高清晰表现。本产品产用液晶背光显示

屏,设备信息与通道切换状态显示一目了然,更加方便操作。每台设备都可以设置地址并可多

机级连,分址控制。

产品特性

·专业矩阵芯片350MHz(-3dB)满载带宽

·切换状态液晶显示,可以从显示屏上直接看到当前的切换状态

·RGB和音频信号可同步切换,也可分开单独进行切换

·面板、RS-232、RS-485(选配)、NET网络控制(选配),能与第三方控制设备实现远程控制和智能控制

·设备地址为1-255,可同时255台使用同一COM口级连控制

·面板按键采用欧母龙按钮,按键寿命可达100万次以上

·全功能红外遥控器红外遥控更加灵活方便(选配)

·全兼容RGBHV、RGBs、RGsB、分量视频、非平衡立体声音频

·30组宏操作和预置调用、储存功能,可以进行多个输出或全部输出的同时切换

·matrix控制软件,可控制矩阵切换、自动循环、定时切换等

·更快的通道切换速度,切换延时≤100ns

·断电现场保护,保证通电后状态为断电前切换状态

·可机架安装的标准19英寸12U机箱

·全铝机箱,保证更好的抗干扰及电磁屏蔽兼容性

技术参数

RGB通道

输入接口:   8路BNC接口(RGB)

输出接口:   8路BNC接口(RGB)

带宽:          350MHz(-3dB)

                0-10MHz只是+0.2dB到-0.1dB

                0-120MHz只是+6.5dB到-1.0dB

输入电平:      0.5Vp-p最小,2.0Vp-p最大

输入I/O阻抗:   75Ω

输出电平:      0.7Vp-p最小,2.0Vp-p最大

输出I/O阻抗:   75Ω

交叉串扰:      -71.5dB@5MHz

信噪比(S/N):   75.6dB

切换速度:      小于100ns

行场同步通道

输入接口:    8路BNC接口(HV)

输出接口:    8路BNC接口(HV)

输入电平:     1Vp-p-5Vp-p

输入阻抗:     10KΩ

输出电平:     兼容TTL

输出阻抗:     75Ω

同步极性:     跟随输入

行频:         15KHz-130KHz

场频:         30Hz-170Hz

控制方式

面板控制

RS232、RS485(选配)、RS422(选配)控制

红外遥控器(选配)控制

matrix软件控制

RS232控制协议:

控制端口:  RS-232

波特率:   9600(可改变)

数据位:   8

停止位:   1

校验位:   无

控制结构:  2=TxD,3=RxD,5=GND(地)

产品规格

电源:      交流85V-265V,50Hz/60Hz

功率:      50W

重量:      37 (kg)
